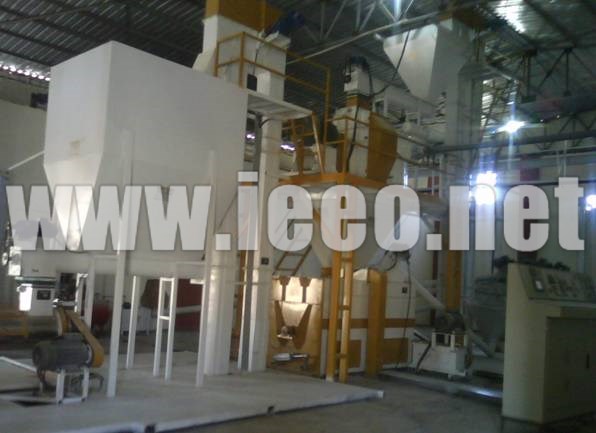

أجزاء الخط : 1) قمع تجميع المواد الأولية : • السعة : 5 م³ مصنوع من حديد الصاج. • يقوم الزبون بتأمين الشبكة العلوية التي توضع على القمع. 2) مصعد نقل المواد الأولية : • الأبعاد : 220 × 220 مم • الصفيحة العلوية و الصفيحة السفلية مصنوعتين من حديد الصاج بسماكة 3 مم. • سماكة صفائح النقل : 2 مم من حديد الصاج. • المحرك : 4 حصان، 100 دورة/دقيقة. • الأعمدة : 180 × 5 3) ناقل حلزوني : • القطر الداخلي : 20 سم. • المحرك : 3 حصان، 100 دورة/دقيقة. 4) منزلق هوائي 5) محول/صمام ثنائي الاتجاه. 6) مؤشر للمستوى : • يركب على الطرف العلوي للصومعة. 7) صوامع تغذية الجرعات : • قطر 2000 مم، ارتفاع 8000 مم. • السماكة : 3 مم 8) مؤشر للمستوى : • يركب على الطرف السفلي للصومعة. 9) ناقل حلزوني لجرعات التغذية : • المحرك : 4 حصان، 100 دورة/دقيقة • الأنبوب مصنوع من الحديد الناعم (بدون لحام) 10) ميزان للجرعات مع خزان • السعة : 500 كغ • السماكة : 3 مم • مع ميزان إلكتروني و و مؤشر رقمي • حساسات حمولة عدد /3/ • عملية أوتوماتيكية 11) ناقل حلزوني : • القطر الداخلي : 20 سم. • المحرك : 3 حصان، 100 دورة/دقيقة 12) مصعد نقل للمواد : • الأبعاد : 220 × 220 مم • الصفيحة العلوية و الصفيحة السفلية مصنوعتين من حديد الصاج بسماكة 3 مم. • سماكة صفائح النقل : 2 مم من حديد الصاج. • المحرك : 4 حصان، 100 دورة/دقيقة. • الأعمدة : 180 × 5 13) القمع العلوي للمطحنة : • السعة : 500 كغ • السماكة : 3 مم 1 14) تغذية المطحنة : • المحرك : 1 حصان، 50 دورة/دقيقة • نظام تحكم هوائي مع محرك سيرفو 1 15) المطحنة : • الطاقة الإنتاجية : 3 طن/ساعة • المحرك : 30 حصان، 1400 دورة/دقيقة • المطحنة تعمل بدون اهتزاز لتخفيف الضجيج 16) فلتر يعمل بالأمواج الفوق صوتية 17) مروحة طرد مركزي 18) خزان تجميع فضلات المطحنة • السعة : 500 كغ • السماكة : 3 مم • نظام تحكم هوائي 19) منزلق هوائي 20) خلاط • السعة : 500 كغ • مدة المزج : 3 دقائق • المحرك : 15 حصان، 1400 دورة/دقيقة 21) خزان تجميع • السعة : 500 كغ • مصنوع من حديد الصاج بسماكة 3 مم • الأبواب تفتح هوائياً 22) ناقل حلزوني لنقل الفضلات من الخلاط : • القطر الداخلي : 20 سم. • المحرك : 2 حصان 23) مصعد لرفع المواد : • الأبعاد : 220 × 220 مم • الصفيحة العلوية و الصفيحة السفلية مصنوعتين من حديد الصاج بسماكة 3 مم. • سماكة صفائح النقل : 2 مم من حديد الصاج. • المحرك : 4 حصان، 100 دورة/دقيقة. • الأعمدة : 180 × 5 24) محول/صمام ثنائي الاتجاه. 25) ناقل حلزوني 26) صومعة تجميع علوية للحبيبات • السعة : 500 كغ • مصنوع من حديد الصاج بسماكة 3 مم • الأبواب تفتح هوائياً 27) مطحنة التحويل لحبيبات • الموديل : 420/138 • الطاقة الإنتاجية : 5 طن/ساعة (تختلف تبعاً للمواد المستخدمة و حجم الحبيبات المطلوب) • يتضمن جسم الآلة مجموعة دوارة يتوضع عليها قالب إنتاج الحبيبات و يتحرك على مجموعتين من المحرجات الكروية الذاتية التموضع و المدعومة بواسطة محور رئيسي ثابت. • تتوضع مجموعتين من الاسطوانات على المحور الرئيسي و تسمح صفيحة ضبط أمامية بإجراء ضبط دقيق مع حرف للدعائم لضمان التغذية المتساوية إلى الاسطوانات. • الآلة مزودة بنظام حماية ضد التحميل الزائد بواسطة مسمار أمان متوضع على المحور الرئيسي حيث يقوم بتثبيت المحور الرئيسي في الحالات العادية و في حال ارتفاع العزم ينكسر المسمار مما يسمح للمحور الرئيسي بالدوران و في نفس الوقت يقوم بإطفاء المحرك الرئيسي. تتألف الآلة من الأجزاء التالية : • جهاز التغذية. • جهاز التوضع. • جسم الآلة. • قالب الحبيبات. 28) قفل هوائي 29) مبرد الحبيبات • الموديل : 190 × 240 سم باعتماد تيار هواء معاكس، مساحة التبريد 1.56 م². • مصنوع من الستانلس ستيل (الغطاء العلوي، جسم المبرد، الخروج) مع اعتماد بنية محكمة الإغلاق. • الغطاء العلوي يتألف من مدخل مزود بفلنجة مركب عليها صمام دوار مصنوع من الستانلس ستيل (يقاد بمحرك ذو غيارات باستطاعة 0.75 كيلو واط، 21 دورة/دقيقة) بالإضافة لفتحة لخروج الغازات (مزودة بفلنجة). • قسم التبريد يتضمن نظام فرش للحبيبات لضمان التوزع بصورة متجانسة للحبيبات بالإضافة لفتحة للفحص ذات باب قابل للفتح و حساسين للمحافظة على مستوى المواد في الآلة من خلال التحكم بكمية التغذية. • قسم خروج المواد مزود بحزامين للمواد الخارجة، الأول يقاد بواسطة محرك ذو غيارات باستطاعة 1.1 كيلو واط و 21 دورة/دقيقة، الحزام الثاني يقاد بواسطة اسطوانة هوائية و يتخدم للتحكم بكمية المواد الخارجة، بالإضافة لقمع للمواد الخارجة مصنوع من الفولاذ. 30) نظام تدوير للهواء : • 1200 × 2000 31) قفل هوائي 32) مروحة طرد مركزي • الاستطاعة : 11 كيلو واط، 1500 دورة/دقيقة 33) ناقل حلزوني : • 240 مم • المحرك : 2.2 كيلو واط، 100 دورة/دقيقة 34) مصعد لرفع المواد : • الأبعاد : 220 × 220 مم • الصفيحة العلوية و الصفيحة السفلية مصنوعتين من حديد الصاج بسماكة 3 مم. • سماكة صفائح النقل : 2 مم من حديد الصاج. • المحرك : 4 حصان، 100 دورة/دقيقة. • الأعمدة : 180 × 5 1 35) منخل للحبيبات : • منخل هزاز • المحرك : 1.5 كيلو واط، 50 دورة/دقيقة 36) خزان • سعة : 500 كغ • سماكة : 3 مم 1 37) ميزان تعبئة • وزن إجمالي • الطاقة الإنتاجية : 5000 كغ/ساعة • تعبئة أكياس سعة 50 كغ • ميزان إلكتروني هوائي 38) سير خياطة مع العمود • العرض لا يتضمن آلة خياطة الأكياس و يقوم الزبون بتأمينها 39) أنابيب التمديدات الهوائية 40) لوحة التحكم • و تتألف من خزانة تحكم كهربائية تتضمن كافة المعدات الكهربائية (كونتاكتر، ريلايات،...إلخ) • الأبعاد : 200 × 175 × 120 سم • السماكة : 2 مم 41) هيكل من الفولاذ بالنسبة لمتطلبات الآلة من الهواء المضغوط، فسيتم استخدام 3 وحدات بالإضافة لأنابيب مغلفنة، ولا يتضمن العرض ضاغط هواء بل يقوم المشتري بتأمينه.
